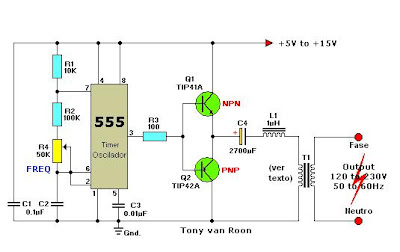

Inversor CC-CA con el 555


Lista de componentes:
R1 = 10K
R2 = 100K
R3 = 100 ohm
R4 = pote 50K, Lineal
C1,C2 = 0.1uF
C3 = 0.01uF
C4 = 2700uF
Q1 = TIP41A, NPN, o equivalente
Q2 = TIP42A, PNP, o equivalente
L1 = 1uH
T1 = Transformador, a criterio

Este inversor CC-CA produce una salida de CA a la frecuencia y tensión de línea. El 555 está configurado como un oscilador de baja frecuencia, variable dentro del rango de 50 a 60 Hz a través del potenciómetro R4.
El 555 entrega su salida (amplificada por Q1 y Q2) a la entrada del trafo T1, que no es ni más ni menos que un transformador común de 220-12V conectado al revés.
El capacitor C4 y la bobina L1 filtran la entrada a T1, haciendo efectiva la señal senoidal.

La tensión y potencia que entrega el circuito es, obviamente, función de sus componentes (trafo, transistores, etc).
Se puede experimentar con los transistores para obtener distintas potencias.
Saludos!
